高壓充氣柜的主要特點是以低壓力SF6氣體作為一次主電路的絕緣介質,一些高壓元件采用新的絕緣銜接辦法,密封殼體結構模塊化。因而,該產品不受污秒.濕潤、海拔高度等外界環境因素影響;結構緊湊;真空滅弧,電壽命高:牢靠性高,修理(護)作業量小;可配置傳統的二次或數字式操控和維護單元,完成遠距離監督、遙控;有多種主接線方案。
近十家制造企業的產品樣機經過了CB3906—1991和各元件規范規則的各項型式實驗,各項技術參數和技術性能指標契合國標、行標和IEC規范以及該產品技術條件規則,已有產品在現場運行。
該高壓充氣柜適用于35kV輸配電系統,特別適用于對尺度及牢靠性要求高,以及地下、高原.沿海區域等自然環境相對惡劣的場合。如:對牢靠性要求高的區域、工礦企業和變電站,城鄉電網建設與改造,城市地鐵,輕軌,高層建筑,高原變電站等建設工程。
1高壓充氣柜主要技術參數
額外電壓40.5kV;額外電流1250A;額外短路開斷電流25kA;額外短路關合電流(峰值)63kA;額外短時耐受電流25kA;額外峰值耐受電流63kA;額外短路持續時間4s;頹定絕緣水平:lmin工頻耐受電壓為對地、相間95kV,雷電沖擊耐受電壓為對地.相間185kV;分、合閘裝置和鋪助回路的額外電源電壓:DC11ov,220v,AC220V;SF6額外壓力(20℃表壓》o.04MPa;外形尺度800mmx2300mmx1570mm。
2高壓充氣柜結構

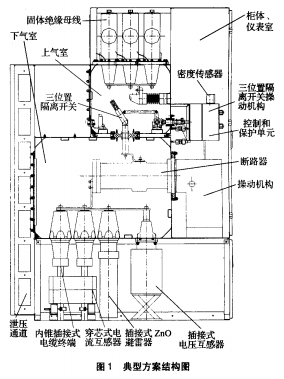

分兩個氣室(見圖1):上氣室裝有三方位阻隔開關(阻隔一接地組合成一體),下氣室裝有真空斷路器。上下氣室分別為用不銹鋼板焊接而成的密封箱體,內充有低壓力SF6氣體。密封箱體上預留的插座孔由插接式電纜終端完成進出線,預留的插座也可插接ZnO避雷器、電壓互感器等高壓元件(當預留的插座不需插接時則用專用的絕緣悶頭堵上)。
配用電流互感器、電壓互感器對一次主電路的電流.電壓進行檢測.維護與監督,經過操控和維護單元完成遙控,遙測、遙調(可運用數字化操控和維護單元)。環氧澆注穿芯式電流互感器、插接式電壓互感器與電流/電壓傳感器可任選。其他部分,如操動機構.操控和維護單元、氣室外的二次回路、電纜室.泄壓通道等仍置于大氣中,便于監督與維護。
3高壓充氣柜技術優勢
(1)高壓主電路的氣體絕緣技術和插接技術:對主電路電場進行了優化,以低壓力SF6氣體作絕緣介質;開發了內錐、外錐插接式電纜終端頭,插接式固體絕緣母線,采用硅橡膠絕緣的十字銜接套,端頭T形銜接套,插接式電壓互感器和避雷器。
(2)密封技術:采用了高壽命.高牢靠性的動密封;結構簡略、牢靠的靜密封。
(3)薄壁容器的焊接技術;運用新型結構.制造工藝.焊接技術,查驗辦法等生產出高尺度精度、小焊接變形的薄不銹鋼板方箱形密封箱體。
(4)開斷技術:開發出專用滅弧室。
(5)現代數字技術與軟件技術:操控和維護單元具有維護.操控.檢測.通信、監測.問題錄波和事情記載等功能。經過該單元監測斷路器、三方位阻隔開關的作業狀況及充氣殼體的SF6氣體壓力;操控?cái)嗦菲骱戏珠l和三方位阻隔開關操作,完成斷路器、三方位阻隔開關間的電氣聯鎖;檢測線路電流、電壓.能量、頻率等參數,記載問題信息;替代常規二次側的繼電維護,完成智能化。
